產品簡介

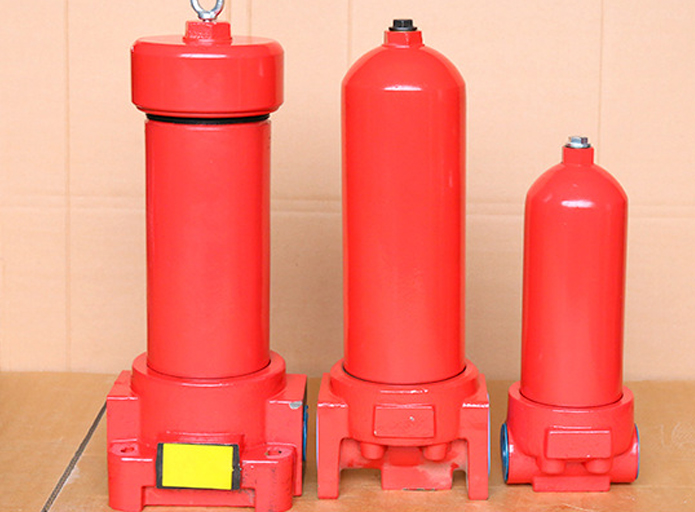

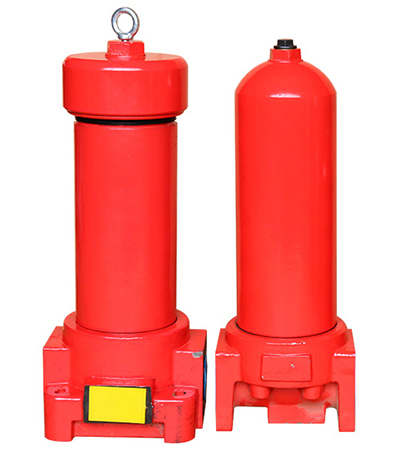

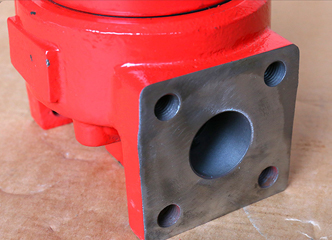

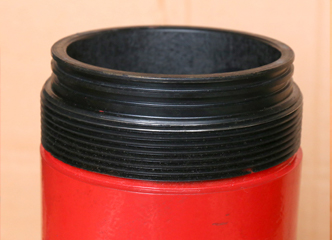

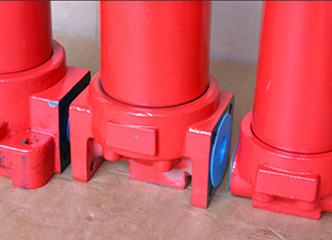

ZU-H、QU-H系列壓力管路過濾器

該過濾器安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝清質、炭渣質等，從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。
該過濾器設有壓差發訊裝置，當濾芯污染堵塞到逬出油口壓差為035MPa時，即發出開關信號，此時更換濾芯，以達到保護系統安全的目的。

應用范圍	廣泛應用于重型機械、礦山機械、冶金機械等液壓系統。
過濾介質	液壓油中水和乙二醇等
咨詢電話	400-0089-277

性能與特點

該過濾器過濾效果好，精度高，但堵塞后清洗比較難，而須更換濾芯。
該過濾器濾芯采用玻璃纖維過濾材質，具有過濾精度高、通油能力大、原始壓力損失小、納污量大等優點，其過濾精度以絕對過濾精度標定，過濾比β3、5、10、20>200,過濾效率n≥99.5%，符合ISO標準。

技術參數

型號 Model	通徑 Dia (mm)	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	公稱壓力 Press. (MPa)	壓力損失 Pressure loss(MPa) (MPa)		發訊裝置功率	重量 (Kg)	濾芯型號 Model of element	連接方式 Connect
型號 Model	通徑 Dia (mm)	公稱流量 Flow rate (L/min)	過濾精度 Filtr. (μm)	公稱壓力 Press. (MPa)	Initia	Max	發訊裝置功率	重量 (Kg)	濾芯型號 Model of element	連接方式 Connect
ZU/QU-H10x*P	15	10	1 3 5 10 20 30	32	0.08	0.35	24V/48W 220V/50W	3.6	HX - 10 X * #	管式
ZU/QU-H25x*P	15	25			0.08			5.0	HX - 25 x * #
ZU/QU-H40X*P	20	40			0.1			8.0	HX - 40 X * #
ZU/QU-H63x*P	20	63						9.8	HX — 63 x * #
ZU/QU-H100x*P	25	100						12.0	HX - 100 X * #
ZU/QU-H160x*P	32	160			0.12			18.2	HX - 160 X * #
ZU/QU-H250X*FP	40	250			0.12			23.0	HX - 250 x * #	法蘭式
ZU/QU-H400x*FP	50	400			0.15			133.8	HX - 400 X * #
ZU/QU-H630x*FP	53	630						42.0	HX - 630 X * #
ZU/QU-H800x*FP	53	800						52.0	HX - 800 X * #

注：*為過濾精度，#表示過濾材料，若使用介質為水一乙二醇，使用壓力32MPa，公稱流量63L/min，濾材為紙質，帶發訊器和旁通閥，則過濾器型號為：ZUI·BH-H63x*P，濾芯型號為HX·BH-63X *0。濾材為化纖，帶發訊器，則過濾器型號為：QU·BH-63x*Q,濾芯型號為HX·BH-63x*Q, 濾材為金屬網，帶發訊器，則過濾型號為：WU-H63x*P，濾芯型號為：HX-63x*W

鏈接尺寸

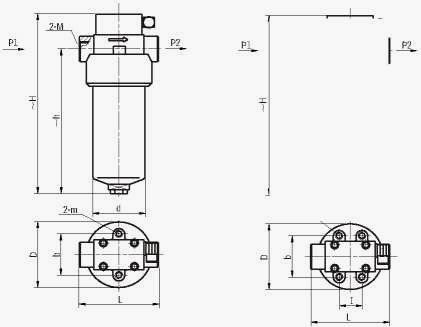

表一、管式

型號 Model	尺寸 Size (mm)
型號 Model	~H	~h	L	I	b	D	d	m	M
ZU/QU-H10x*P	198	140	118		70	Φ88	Φ73	2-M6	M27x2
ZU/QU-H25x*P	288	230	118		70	Φ88	Φ73	2-M6	M27x2
ZU/QU-H40x*P	255	194	128	44	86	Φ124	Φ102	4-M10	M33X2
ZU/QU-H63x*P	323	262							M33X2
ZU/QU-H100x*P	394	329							M42x2
ZU/QU —h160x*p	435	362	166	60	100	Φ146	Φ121		M48X2

表二、法蘭式

型號 Model	尺寸 Size (mm)
型號 Model	~H	~h	L	I	b	D	d	d1	m
ZU/QU-H250x*FP	508	430	166	60	100	146	121	Φ40	M10
ZU/QU-H400x*FP	545	461	206		123	170	146	Φ50	M12
ZU/QU-H630 x*FP	647	563			Φ55
ZU/QU-H800x*FP	767	683			Φ55

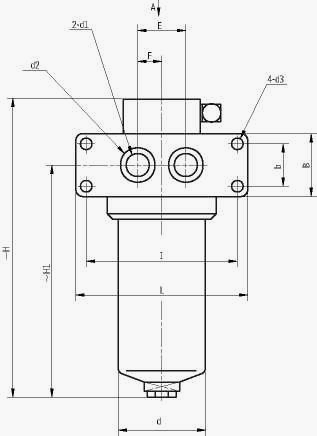

表三、板式

注：安裝螺釘建議選用GB/T70.1-2000 12.9級

型號 Model	尺寸 Size (mm)
型號 Model	~H	~H1	R	d	L	B	I	b	E	f	h	h1	h2	d1	d2	d3
ZU/QU-H10x*BP	210	142	46	Φ73	158	60	128	30	40	20	50	110	22	Φ15	Φ24	Φ13
ZU/QU-H25 x *BP	300	232	46	Φ73	158	60	128	30	40	20	50	110	22	Φ15	Φ24	Φ13
ZU/QU-H40 x *BP	269	199	62	Φ102	190	64	160	32	50	25	65	138	25	Φ25	Φ32	Φ15
ZU/QU-H63x*BP	337	267
ZU/QU-H100x*BP	399	329
ZU/QU-H160x*BP	426	353	73	Φ121	212	72	180	40	60	30	77	164	30	Φ32	Φ40	Φ17
ZU/QU-H250x*BP	507	429	73	Φ121	212	80	180	48	60	30	77	164	30	Φ40	Φ50	Φ17
ZU/QU-H400x*BP	554	461	85	Φ146	275	110	225	60	80	40	92	194	40	Φ50	Φ65	Φ26
ZU/QU-H630 x*BP	654	561	85	Φ146	275	110	225	60	80	40	92	194	40	Φ50	Φ65	Φ26

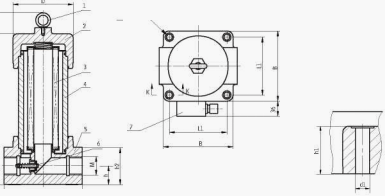

表四、倒裝管式

1、吊環螺釘 2、頂蓋 3、濾芯 4、殼體 5、濾頭 6、旁通閥 7、發訊器

型號 Model	尺寸 Size (mm)
型號 Model	H	H1	L	L1	B	d1	h	h1	h2	M	d
ZU/QU-H10x*DLP	198	148	130	95	115	Φ9	27.5	33	54	M27x2	Φ92
ZU/QU-H25x*DLP	288	238	130	95	115	Φ9	27.5	33	54	M27x2	Φ92
ZU/QU-H40x*DLP	247	197	156	115	145	Φ14	34	41	68	M33x2	Φ124
ZU/QU-H63x*DLP	315	265								M33x2
ZU/QU-H100x*DLP	377	327								M42x2
ZU/QU-H160x*DLP	415	365	190	140	170		46	50	92	M48x2	Φ146

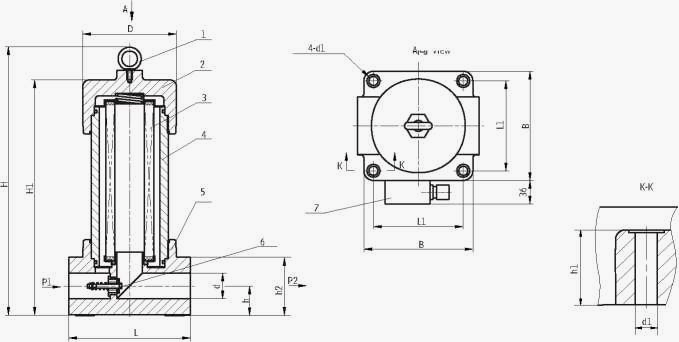

表五、倒裝法蘭式

1、吊環螺釘 2、頂蓋 3、濾芯 4、殼體 5、濾頭 6、旁通閥 7、發訊器

型號 Model	尺寸 Size (mm)
型號 Model	H	H1	D	L	L1	B	d1	h	h1	h2	d
ZU/QU-H10X*DFP	198	148	Φ92	130	95	115	Φ9	27.5	33	54	Φ18
ZU/QU-H25x*DFP	288	238	Φ92	130	95	115	Φ9	27.5	33	54	Φ18
ZU/QU-H40x*DFP	247	197	Φ124	156	115	145	Φ14	34	41	68	Φ25
ZU/QU-H63x*DFP	315	265
ZU/QU-H100x*DFP	377	327
ZU/QU-H160x*DFP	415	365	Φ146	190	140	170		46	50	92	Φ32
ZU/QU-H250x*DFP	485	435	Φ146	190	140	170		46	50	92	Φ40
ZU/QU-H400x*DFP	532	482	Φ176	240	160	200	Φ18	63	75	122	Φ50
ZU/QU-H630 x*DFP	632	582									Φ55
ZU/QU-H800x*DFP	752	702									Φ55

表六、倒裝法蘭式A型

1、吊環螺釘 2、頂蓋 3、濾芯 4、殼體 5、濾頭 6、旁通閥 7、發訊器

型號 Model	尺寸 Size (mm)
型號 Model	H	H1	L	L1	L2	B	d1	h	h1	h2	d	D
ZU/QU-H10x* DFAP	198	148	122.5	65	95	115	Φ9	27.5	33	54	Φ18	Φ92
ZU/QU-H25X* DFAP	288	238	122.5	65	95	115	Φ9	27.5	33	54	Φ18	Φ92
ZU/QU-H40x* DFAP	247	197	150.5	78	115	145	Φ14	34	41	68	Φ25	Φ124
ZU/QU-H63X* DFAP	315	265
ZU/QU-H100X* DFAP	377	327
ZU/QU-H160X* DFAP	415	365	180	95	140	170		46	50	92	Φ32	Φ146
ZU/QU-H250X* DFAP	485	435	180	95	140	170		46	50	92	Φ40	Φ146
ZU/QU-H400X* DFAP	532	482	220	120	160	200	Φ18	63	75	122	Φ50	Φ176
ZU/QU-H630X* DFAP	632	582									Φ55
ZU/QU-H800X* DFAP	752	702									Φ55

表七、倒裝法蘭式B型

1、吊環螺釘 2、頂蓋 3、濾芯 4、殼體 5、濾頭 6、旁通閥 7、發訊器

型號 Model	尺寸 Size (mm)
型號 Model	H	H1	L	L1	L2	B	d1	h	h1	h2	d	D
ZU/QU-H10x* DFBP	198	148	122.5	65	95	115	Φ9	27.5	33	54	Φ18	Φ92
ZU/QU-H25X* DFBP	288	238	122.5	65	95	115	Φ9	27.5	33	54	Φ18	Φ92
ZU/QU-H40x* DFBP	247	197	150.5	78	115	145	Φ14	34	41	68	Φ25	Φ124
ZU/QU-H63X* DFBP	315	265
ZU/QU-H100X* DFBP	377	327
ZU/QU-H160X* DFBP	415	365	180	95	140	170		46	50	92	Φ32	Φ146
ZU/QU-H250X* DFBP	485	435	180	95	140	170		46	50	92	Φ40	Φ146
ZU/QU-H400X* DFBP	532	482	220	120	160	200	Φ18	63	75	122	Φ50	Φ176
ZU/QU-H630X* DFBP	632	582									Φ55
ZU/QU-H800X* DFBP	752	702									Φ55

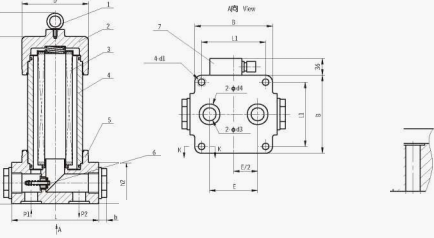

表八、倒裝板式

1、吊環螺釘 2、頂蓋 3、濾芯 4、殼體 5、濾頭 6、旁通閥 7、發訊器
注：安裝螺釘建議選用GB/T70.L2000 12.9級

型號 Model	尺寸 Size (mm)
型號 Model	H	H1	D	L	L1	B	d1	E	h1	h2	d3	d4	b
ZU/QU-H10X* BDP	196	146	Φ92	130	90	115	Φ11.5	60	31	50	Φ15	Φ24	14
ZU/QU-H25X*BDP	286	236	Φ92	130	90	115	Φ11.5	60	31	50	Φ15	Φ24	14
ZU/QU-H40X*BDP	245	195	Φ124	156	115	145	Φ16	88	39	64	Φ25	Φ38	15
ZU/QU-H63X*BDP	313	263
ZU/QU-H100X*BDP	375	325
ZU/QU-H160X*BDP	413	363	Φ146	190	135	170	Φ18	104	48	88	Φ40	Φ50	23
ZU/QU-H250X* BDP	483	433	Φ146	190	135	170	Φ18	104	48	88	Φ40	Φ50	23
ZU/QU-H400X* BDP	530	480	Φ176	240	160	200	Φ26	144	70	118	Φ50	Φ65	24
ZU/QU-H630X* BDP	630	580
ZU/QU-H800X* BDP	750	700
