設備簡介

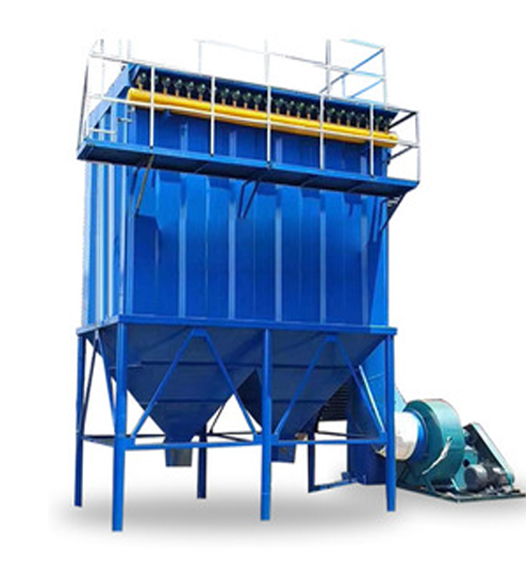

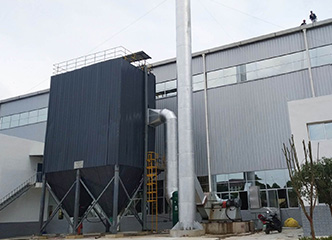

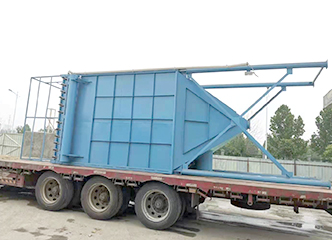

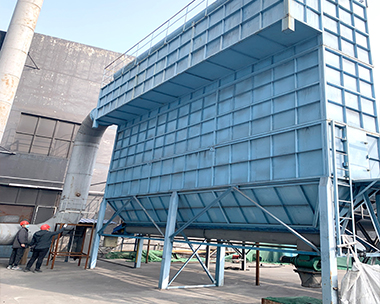

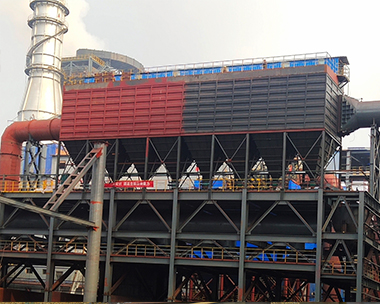

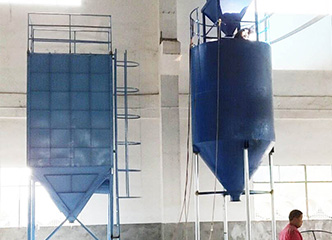

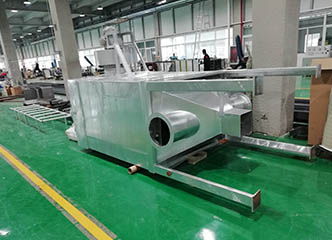

氣箱式脈沖袋式除塵器

氣箱式脈沖袋式除塵器是集分室反吹和噴吹脈沖等收塵器的優點，克服了分室反吹時動能強度不夠和噴吹脈沖清灰過濾同時進行的缺點，因而增強了使用適應性，提高了收塵效率，延長了濾袋使用壽命，不僅可作為破碎機，烘干機，煤磨，生料磨，水泥磨，包裝機及各庫頂部的收塵設備，而且可直接作為高出口濃度的立式磨（500g/Nm3），O-Sepa 選粉機（1000g/Nm3）的工藝收塵。

與國內同類產品相比，它采用了雙膜片結構，具有控制靈敏，效率高，壽命長等特點，目前這種形式的袋收塵器已被廣泛選用，尤其在水泥行業得到了迅速的推廣

應用范圍	可作為破碎機烘干機煤磨生料磨水泥磨的收塵設備
過濾介質	空氣顆粒物，煙氣污染、超細粉塵的空氣等
咨詢電話	400-0089-277

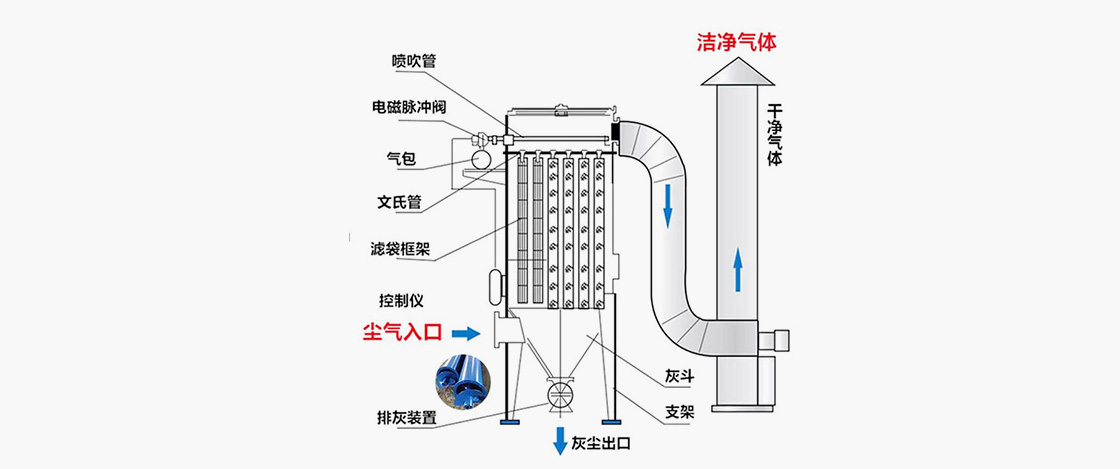

工作原理

當含塵煙氣由進風口進入灰斗以后，一部分較粗的塵粒在這里由于慣性碰撞、自然沉降等原理落入灰斗，大部分塵粒隨氣流上升進入袋室，經濾袋過濾后，塵粒被阻留在濾袋的外面，凈化后的煙氣由濾袋內部進入箱體，再由閥板孔，出風口排入大氣，達到收塵凈化的目的，隨著過濾過程的不斷進行，濾袋外側的積塵也逐漸的增多，從而使收塵器的運行阻力也逐漸增高，當阻力增到預設的數值（1245-1470Pa）時，清灰控制器發生信號，首先控制提升閥將閥板孔關閉，切斷過濾煙氣氣流，停止過濾過程，然后打開電磁脈沖閥，以極短的時間（0.1-0.15S）向噴吹壓力為0.5-0.7MPa的壓縮空氣，壓縮空氣在箱體內迅速膨脹，涌入濾袋的內部時，使濾袋產生變形震動，加上逆氣流的作用，濾袋外部的粉塵便被清除下來掉入灰斗，清灰完畢之后，提升閥再次打開，收塵器又進入過濾狀態.

上述的工作原理表示的僅是一個工作室的情況，實際上氣箱脈沖除塵器是由多個工作室組成，清灰時各個工作室順序進行，該過程就是分室離線清灰。其優點是清灰室和正在過濾的工作室互不干擾，實現連續作業的，提高了工作效率

結構特點

袋式除塵器;
并配有支柱、爬梯、欄桿、氣路系統、清灰控制系統等。

結構

結構簡單：

主體是由箱體、袋室、灰斗、進出風口四大部分組成
箱體頂部做成 1.5"斜面，在戶外使用時可防止積水

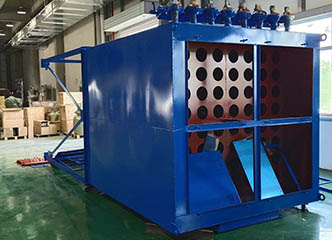

箱體

體積小：

頂部設有人孔檢查門，安裝和更換濾袋、袋籠全部在這里進行，十分方便
袋室在箱體的下部，主要用來容納袋籠和袋籠，并形成一個過濾空間

袋室

密封性能好：

根據不同規格分成若干個室,并用鋼板隔開,以防在清灰時各室之間的相互干攏
出口有回轉卸料器或翻板閥等鎖風設備，可連續進行排灰。

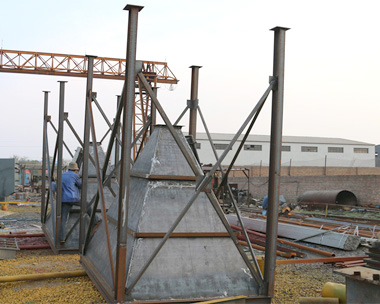

灰斗

清灰效果好：

除存放收集下來的粉塵以外，還作為進氣總管使用（下進氣式）

技術參數

PPCS32、PPCS64型 PPCS96型 PPCS128型

型號		PPCS 32-3	PPCS32-4	PPCS32-5	PPCS32-6	PPCS64-4	PPCS64-5	PPCS64-6	PPCS64-7	PPCS64-8
處理風量 (m3 /h)		5600	6900	8930	11160	13390	17800	22300	26700	31200
過濾風速（m/min）		<1.0（根據不同的揚塵點選取不同的過濾風速）
總過濾面積（m 2 ）		93	124	155	186	248	310	372	434	496
凈過濾面積（m 2 ）		62	93	124	155	186	248	310	372	434
除塵器室數（個）		3	4	5	6	4	5	6	7	8
濾袋總數（個）		96	128	160	192	126	320	384	448	512
除塵器阻力（Pa）		1470-1770
進口氣含塵濃度（g/Nm 3 ）		<200				<1000
出口氣含塵濃度（g/Nm 3 ）		<0.1
除塵器承受負壓（Pa）		5000
清灰壓縮空氣	壓力（Pa）	(5-7)×10 5
清灰壓縮空氣	耗氣（Nm 3 /min）	0.27	0.37	0.46	0.55	1.2	1.5	1.8	2.1	2.4
電磁脈沖閥	數量（個）	3	4	5	6	4	5	6	7	8
電磁脈沖閥	規格（英寸）	1 1/2				2 1/2
提升閥帶汽缸	數量（個）	3	4	5	6	4	5	6	7	8
提升閥帶汽缸	規格（mm）	提升閥直徑 Φ460 汽缸直徑 Φ100				提升閥直徑 Φ560 汽缸直徑 Φ100
剛性葉輪給料機		下料口 Φ300mm、高度 100、轉速 30.31r/min 減速電機功率 1.1KW 產量 24m3/h
螺旋輸送機	規格					直徑為 Φ300 產量 300m3/h
螺旋輸送機	減速機					型號 XWD2.2-5-1/43 功率 2.2KW
空氣輸送斜槽		進風口煙塵濃度大于 700g/m3, 排灰系統應選用較大規格的螺旋輸送機和空氣斜槽
清灰控制器		輸入和輸出電壓均為 220V，控制器由制作商配套供應，詳細請見說明書
濾袋規格及材料		Φ130×2450；滌綸針刺氈 450g/ ㎡ , 使用溫度 120 0 C
保溫層面積 m2		26.5	34	41	48.5	70	94	118	142	166
外形尺寸（mm）		1962×1630 ×6525	2622×11630 ×7209	3282×1630 ×7675	3942×1630 ×8250	4877×2388 ×7190	6096×2388 ×7190	7316×2388 ×7190	8534×2388 ×7190	9754×2388 ×7190
設備重量（不含保溫層）		2900	3900	4900	5900	7400	8800	10200	11600	13000

注：1、表中的凈過濾面積是一個室清灰時的過濾面積。
2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨的空壓機時，表中耗氣量乘 1.3。
3、表中處理風量是毛過濾風速為 1.2m/min 時計算得出的，僅供用戶參考。

型號		PPCS96-4	PPCS96-5	PPCS96-6	PPCS96-7	PPCS96-8	PPCS96-9	PPCS96 -2×5	PPCS96 -2×6	PPCS96 -2×7	PPCS96 -2×8	PPCS96 -2×9	PPCS96 -2×10
處理風量 (m 3 /h)		PPCS96-4	PPCS96-5	PPCS96-6	PPCS96-7	PPCS96-8	PPCS96-9	PPCS96 -2×5	PPCS96 -2×6	PPCS96 -2×7	PPCS96 -2×8	PPCS96 -2×9	PPCS96 -2×10	22300	26800	33400	40100	46800	53510	60100	66900	80700	94100	107600	121000
過濾風速（m/min）		<1.0（根據不同的揚塵點選取不同的過濾風速）
總過濾面積（m 2 ）		372	465	557	650	744	836	929	1121	1308	1494	1681	1868
凈過濾面積（m 2 ）		279	372	465	557	657	744	836	1028	1215	1401	1588	1775
除塵器室數（個）		4	5	6	7	8	9	10	12	14	16	18	20
濾袋總數（個）		384	480	576	672	768	864	960	1152	1344	1536	1728	1920
除塵器阻力（Pa）		1470-1770
進口氣含塵濃度（g/Nm 3 ）		<1300
出口氣含塵濃度（g/Nm 3 ）		<0.1
除塵器承受負壓（Pa）		5000
清灰壓縮空氣	壓力（Pa）	(5-7)×10 5
清灰壓縮空氣	耗氣量（Nm 3 /min）	1.2	1.5	1.8	2.1	2.4	2.7	3.0	3.4	4.2	4.8	5.4	6.0
電磁脈沖閥	數量（個）	4	5	6	7	8	9	10	12	14	16	18	20
電磁脈沖閥	規格（英寸）	2 1/2
提升閥帶汽缸	數量（個）	4	5	6	7	8	9	10	12	14	16	18	20
提升閥帶汽缸	規格（mm）	提升閥板直徑 Φ725、汽缸直徑 Φ100
剛性葉輪給料機		下料口 400×400，轉速 22.5r/min、功率 1.5KW、產量 40m3/h、一臺						下料口 400×400，轉速 22.5r/min、功率 1.5KW、產量 40m3/h、兩臺
螺旋輸送機	規格	Φ400 產量 38 m3/h、一臺						Φ300 產量 21 m3/h、兩臺
螺旋輸送機	減速機	型號 XWD5.5-7-1/59 功率 5.5KW						型號 XWD2.2-5-1/43 功率 2.2KW
空氣輸送斜槽		進風口煙塵濃度大于 700g/m3, 排灰系統應選用較大規格的螺旋輸送機和空氣斜槽
清灰控制器		輸入和輸出電壓均為 220V，控制器由制作商配套供應，詳細請見說明書
濾袋規格及材料		Φ130×2450；滌綸針刺氈 450g/ ㎡ , 使用溫度 120 0 C
保溫層面積 m2		125	196	205	223	247	262	277	292	307	322	337	352
設備重量（不含保溫層）		20100	26400	28900	36600	43900	50000	55400	60000	65400	72000	78000	84000

型號		PPCS1288	PPCS128 -9	PPCS128 -10	PPCS128 -2×6	PPCS128 -2×7	PPCS128 -2×8	PPCS128 -2×9	PPCS128 -2×10	PPCS128 -2×11	PPCS128 -2×12	PPCS128 -2×13	PPCS128 -2×14
處理風量 (m 3 /h)		PPCS1288	PPCS128 -9	PPCS128 -10	PPCS128 -2×6	PPCS128 -2×7	PPCS128 -2×8	PPCS128 -2×9	PPCS128 -2×10	PPCS128 -2×11	PPCS128 -2×12	PPCS128 -2×13	PPCS128 -2×14	67300	100900	112100	134600	157000	179400	201900	224300	247600	269100	291600	314000
過濾風速（m/min）		<1.0（根據不同的揚塵點選取不同的過濾風速）
總過濾面積（m 2 ）		1024	1402	1558	1869	2181	2492	2804	3115	3427	3738	4050	4361
凈過濾面積（m 2 ）		896	1246	1402	1713	2025	2336	2648	2959	3271	3582	3804	4205
除塵器室數（個）		8	9	10	12	14	16	18	20	22	24	26	28
濾袋總數（個）		896	1152	1280	1536	1792	2084	2304	2560	2816	3072	3328	3584
除塵器阻力（Pa）		1470-1770
進口氣含塵濃度（g/Nm 3 ）		<1300
出口氣含塵濃度（g/Nm 3 ）		<0.1
除塵器承受負壓（Pa）		5000
清灰壓縮空氣	壓力（Pa）	(5-7)×10 5
清灰壓縮空氣	耗氣量（Nm 3 /min）	3.6	5.4	6.0	7.0	8.3	9.5	10.7	12	13.1	14.3	16.7	18
電磁脈沖閥	數量（個）	12	18	20	24	28	32	36	40	44	48	52	56
電磁脈沖閥	規格（英寸）	2 1/2
提升閥帶汽缸	數量（個）	6	9	10	12	14	16	18	20	22	24	26	28
提升閥帶汽缸	規格（mm）	提升閥板直徑 Φ725、汽缸直徑 Φ100
剛性葉輪給料機		下料口 400×400，轉速 22.5r/min、功率 1.5KW、產量 40m3/h、一臺						下料口 400×400，轉速 22.5r/min、功率 1.5KW、產量 40m3/h、兩臺
螺旋輸送機	規格	Φ400 產量 38 m3/h、一臺						Φ300 產量 21 m3/h、兩臺
螺旋輸送機	減速機	型號 XWD5.5-7-1/59 功率 5.5KW						型號 XWD2.2-5-1/43 功率 2.2KW
空氣輸送斜槽		進風口煙塵濃度大于 700g/m3, 排灰系統應選用較大規格的螺旋輸送機和空氣斜槽
清灰控制器		輸入和輸出電壓均為 220V，控制器由制作商配套供應，詳細請見說明書
濾袋規格及材料		Φ130×2450；滌綸針刺氈 450g/ ㎡ , 使用溫度 120 0 C
保溫層面積㎡		110	120	130	140	150	160	175	210	245	280	315	350
設備重量（不含保溫層）		9210	10600	12900	14600	16200	18200	21500	25700	29900	34100	28300	42500
