設備簡介

模塊式過濾系統

模塊式自動自清洗過濾系統是我公司引進國外先進技術開發生產的新型過濾系統，主要針對石油、化工、水處理等行業工藝中介質的雜質。懸浮物粒徑非常小，其它傳統過濾方法不能有效去除，尤其是不能在線清洗的特點，采用特殊過濾方式，有效除掉系統中的不溶物和在制造與處理過程中引入的其他異物。

應用范圍	石油、化工、水處理等行業
過濾介質	顆粒物、雜質、微生物等
咨詢電話	400-0089-277

產品特點

模塊式自動自清洗過濾系統主要由多組管道過濾器、差壓控制器、氣動閥門及管道、支架、電控箱等組成。模塊式自動自清洗過濾系統由隔板分成凈腔和濁腔，其內部裝有若干支過濾元件。

產品特點
? 結構簡單可靠
? 非接觸式清洗，顆粒不會被擠出濾元，具備出色的雜質去除效果
? 清洗和排污時能夠保持穩定的低壓差，小于0.015MPa
? 極低的工作壓力需求，最低30KPa
? 流量范圍廣，單機流量30-3000m3/h
? 自清洗時流量不間斷
? 過濾精度0.025-2mm
? 安裝形式靈活，水平或垂直均可

應用范圍
? 生活供水、生產工藝給水過濾。
? 超濾、反滲透、軟化、離子交換等預處理。
? 海珍品育苗用海水凈化;工廠化海水及淡水養殖用水過濾。
? 油田回注水過濾。

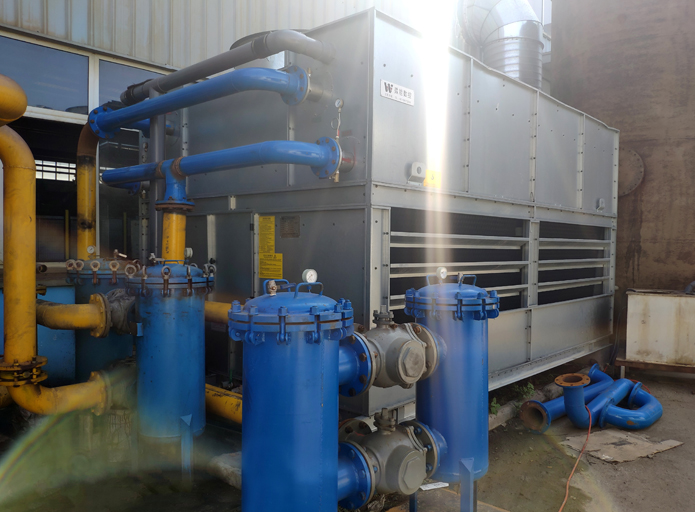

? 循環冷卻水過濾。
? 中水回用、廢水深度處理過濾。
? 鋼鐵、石油、化工、造紙、汽車、食品、冶金等行業循環水過濾。
? 地下水、地表水除濁凈化。
? 中央空調、鍋爐回水過濾。
? 對水質有一定要求的設備給水過濾。
? 市政、綠地噴灑、澆灌，農業噴灌、滴灌用水過濾。

工作原理

由進口流入的原料從外向內通過過濾元件，其中的雜質被截留在過濾元件的外部，過濾后的清料經過凈腔從出口排出。當進出口的壓差達到設定值時，分別清洗每組過濾器，關閉一組過濾器進出口閥。打開排污閥和反洗閥，進行反向清洗過濾元件。清洗后切換到下一組過濾器進行清洗。整個沖洗的過程不影響系統的正常過濾，反沖洗方便快捷，整個系統可手動操作反洗也可通過控制柜自動操作反洗。

設備優勢

整個沖洗的過程不影響系統的正常過濾，反沖洗方便快捷，整個系統可手動操作反洗也可通過控制柜自動操作反洗。

操作

安裝方便：

結構新穎，
操作簡便靈活，
節能、高效、密閉工作，
運行平穩
模塊式自動自清洗過濾系統由隔板分成凈腔和濁腔，其內部裝有若干支過濾元件。

結構

結構簡單：

模塊式自動自清洗過濾系統由隔板分成凈腔和濁腔，其內部裝有若干支過濾元件。
選用優良材質

材質

采用優良材質：

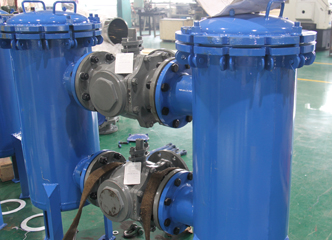

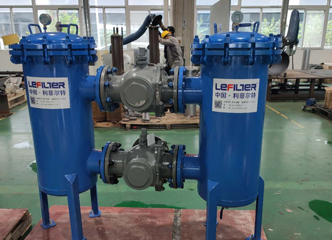

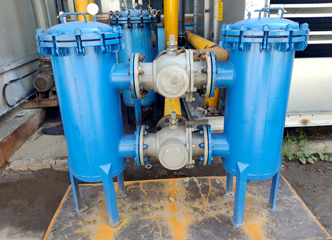

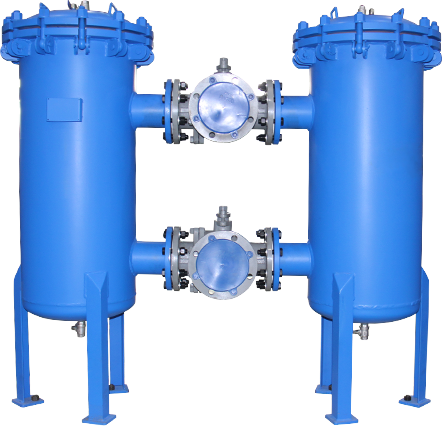

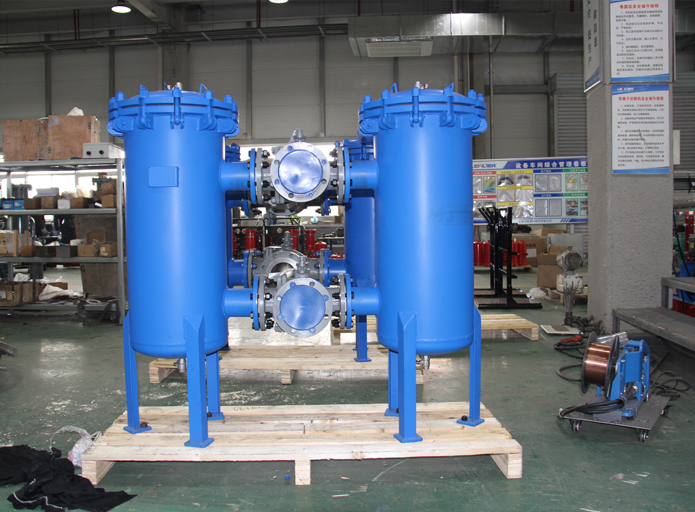

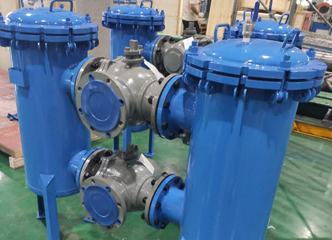

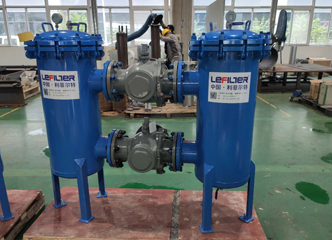

雙筒切換過濾器是由兩只單筒過濾器及全通徑三通球閥組成，結構簡單，使用方便，以達到保證系統安全的目的。
設備使用方便

方便

設備使用方便：

整個沖洗的過程不影響系統的正常過濾，反沖洗方便快捷，整個系統可手動操作反洗也可通過控制柜自動操作反洗。

技術參數

使用液體	BWF-Ⅱ-B過濾器	BWF-Ⅱ-WB過濾器
反沖洗流體	濾后液	外來流體
適用粘度	＜50cps	＜100cps
雜質含量	＜300ppm
進口壓力要求	＞0.3MPa	無特殊要求，＜0.3MPa同樣適用
安裝位置	泵后	泵前或泵后
過濾精度	50-500μm	25-500μm
標準設計壓力等級	1.6MPa，2.5MPa，4.0MPa
設計溫度	0-250℃ (取決于密封件）
過濾單元數量	3-24
過濾單元進出口閥門尺寸	DN50(2")，最大流量25m3/h；DN65（2 ?1/2"），最大流量40m3/h
進出口連接標準	法蘭, HG20592-2009 (歐標法蘭) ? HG20615-2009 (美標法蘭)
濾元類型	V-S楔型金屬濾芯 (200-2000μm) PR微孔型金屬濾芯(1000-2000μm)
濾元材質	304/316L/超級雙相不銹鋼
殼體接液材質	304/316L/CS
防腐涂層	PP, 橡膠
殼體密封材質	NBR丁晴橡膠(標配)/VITON(FKM)氟橡膠
排污閥	氣動球閥, 防護等級根據要求
公用供給要求	0.6MPa 清潔干燥的壓縮空氣 220V(標準)/380V/440V AC,24V DC
